Instalación eléctrica nave indusrial Symborg
Instalación de alta tensión y baja tensión en la nave fertilizantes SYMBORG
REGENERA fue adjudicataria de la Instalación Elétrica de baja y media tensión de las nuevas instalaciones Symborg, promovidas por la entidad Symborg Business Development S.L., donde REGENERA fue subcontrata de URDECON como adjudicatoria de la obra.
Media tensión

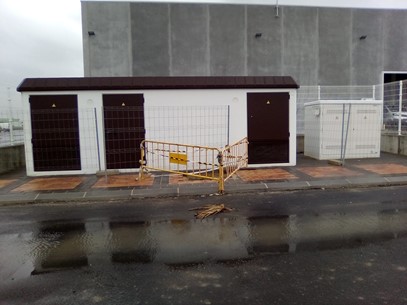

Instalación Eléctrica media tensión, instalando un CENTRO DE SECCIONAMIENTO Y UN CENTRO DE TRASFORMACIÓN de la marca ORMAZABAL. Cediendo el centro de seccionamiento a Iberdrola y el CT del abonado.
También se ejecutó el tendido de la línea de entronque con la línea existente de media tensión bajo calzada, al centro de seccionamiento y entre éste y CT.
Baja tensión
Instalaciones oficina

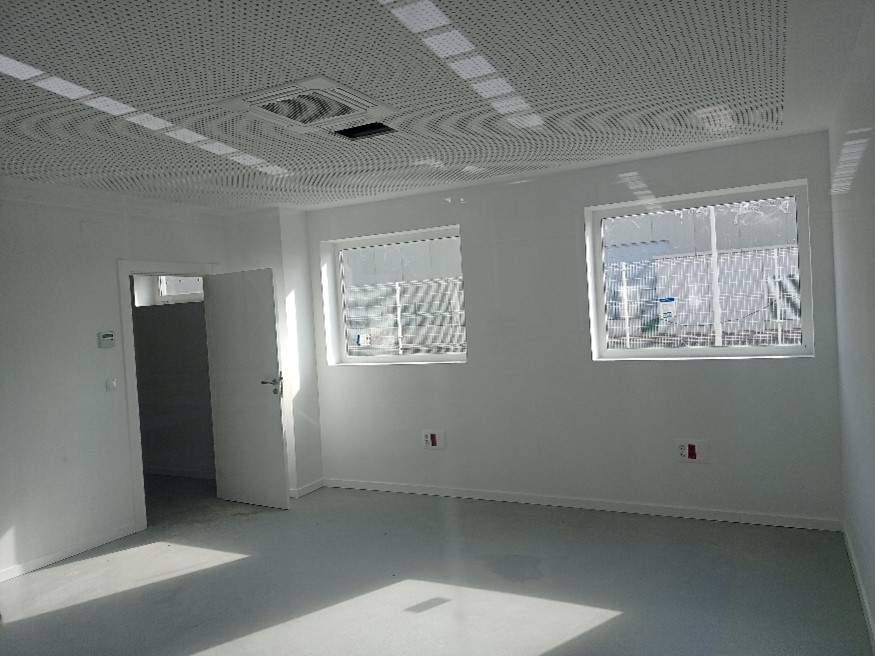

Ejecución de oficinas con un pequeño laboratorio, vestuarios y una cocina office. Instalación de iluminación, fuerza y puestos de trabajo con conexión a internet mediante 2 puntos rj45.

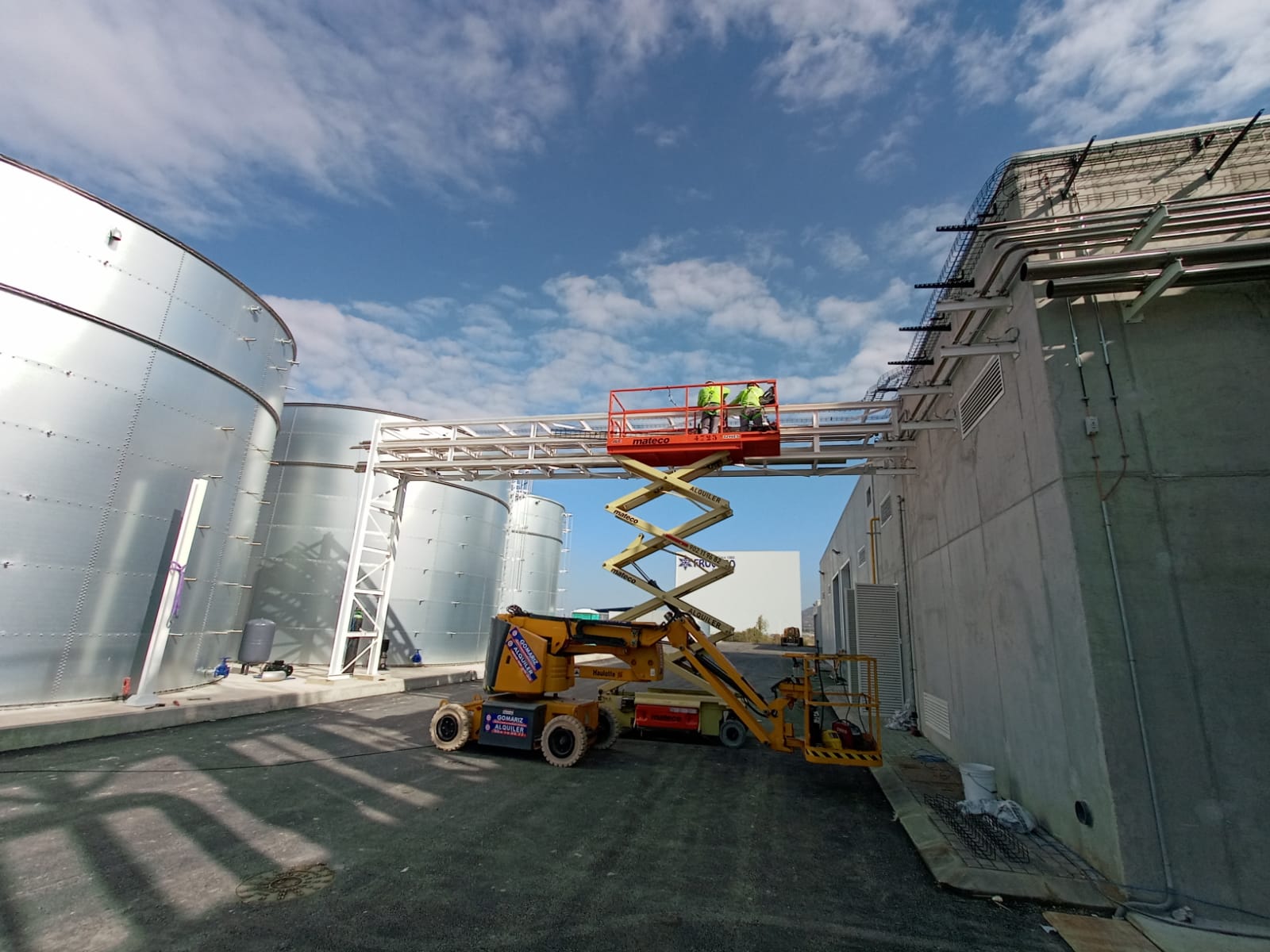

Instalación canalización por bandeja REJIBAND
Para la canalización por bandeja se opta por REJIBAND BLACK C8 de Pemsa. Esta tiene mejores prestaciones que la galvanizado en caliente, y al garantizar la marca su conductividad entre ella, conectando un extremo a tierra hace de masa toda.
Tendido de Líneas eléctricas
Se ejecuta el tendido de todas las líneas eléctricas desde el centro de trasformación al CGBT y desde éste a todos los subcuadros y maquinaria. Tendido por la canalización de bandeja. Se hacen tiradas de diversos calibres, desde mangueras de 3*1.5mm CU a líneas de 1*300mmCU. Entre las líneas destacadas, tenemos:
- Línea general de alimentación del CT al CGBT de 6x3x(1x300mm) +6x1x(1x150).
- Línea CGBT a Cuadro PCI que es una tirada aérea-subterránea de 301ml de 2x3x(1x150) + 2x(1*70) + 1x70.
Instalación de cuadros eléctricos
Estudio y montaje de cuadros eléctricos general y subcuadros de toda la nave para alimentar toda la maquinaria que ella alberga. A destacar tenemos el cuadro general de baja tensión (CGBT) con un automático general de 2000A y un automático de línea de socorro de 1000A. En este cuadro se conecta un total de 130 venas de sección comprendida entre 300mm a 70mm. A esta instalación hay que sumar un total de 13 subcuadros y una batería de condensadores de 800KVAR.
Instalación iluminación nave
Instalación de iluminación Philips Mod: BY470X mediante canalización por bandeja y tubo de PVC visto. Se instalan unas pantallas inteligentes de 13.000lux las cuales pueden configurarse entre ellas para hacer zonificaciones de iluminación totalmente configurables entre ellas. Instalación de iluminación Philips Mod: BVP121P G3, mediante canalización por bandeja y tubo de PVC visto. Se instalan unas pantallas de 20500lux estas son accionadas mediante pulsadores dirigidos a telerruptores.
Instalación telecomunicaciones
Instalación de 2 RACK distribuidos por la nave y 3 Sistema de Alimentación Ininterrumpida SAI dos Monof. 20 KVA y uno Monof. 15 KVA. Se instala en las oficinas un total de 13 puestos de trabajo con dos puntos de acceso RJ45 con cable UTP cat 6 por cada uno de ellos.
Información
- Categoría Obras/Instalaciones
- Cliente Construcciones Urdecon
- Ubicación Alhama, Murcia
